SPARK ELECTRODE LEAD
Set Appliance State:
Gas Off
Isolate Mains Power to appliance as per TOPs P4
Set Multimeter to Resistance
Measurement:

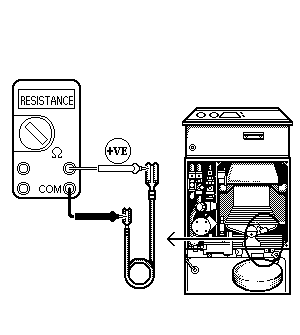

Check spark lead for signs of shorting, damage, general condition and continuity.
Lead runs from electrode
to spark generator
RESISTANCE SHORT CIRCUIT AND CONDITION GOOD
RESISTANCE OPEN CIRCUIT OR CONDITION POOR
