ELECTRODE LEAD INSPECTION
Set Appliance State:
Set Multimeter to Resistance
Isolate Mains Power to appliance as per TOPs P4
Observation:

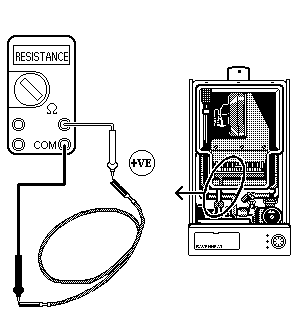

Inspect electrode lead for good general condition, signs of shorting and carry out resistance checks on the lead.
Electrode lead runs from the electrode to the spark generator on the gas valve PCB
CONDITION GOOD AND RESISTANCE SHORT CIRCUIT
CONDITION POOR AND/OR RESISTANCE OPEN CIRCUIT
