Set Appliance State:
| Isolate Mains Power to appliance as per TOPs P4 |

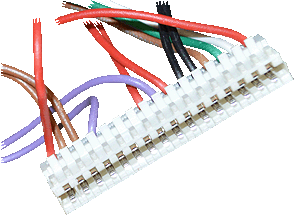

Remove connector X5 from the main PCB
Remove connector from the flue sensor
Remove connector from the flue sensor
Measurement:
Measure the resistance across each wire of the flue sensor harness, pins 8 & 13 (violet wires) of connector X5 to the flue sensor connector.
Expected resistance continuity / zero resistance on each wire.
Note.
Ensure a good connection is made or misdiagnosis will occur.
Expected resistance continuity / zero resistance on each wire.
Note.
Ensure a good connection is made or misdiagnosis will occur.

Isolate as per TOPs P4
and refit as necessary
